机电工作室致力于为用户提供机械零件加工与装配、电气自动化控制装置开发的专业服务及技术支持,工作室配备有车床、铣床、钻床、氩弧焊机等专业机械加工设备,另外工作室不仅可以满足机械加工需求,还拥有专业的电气相关的工程师提供电气自动化装置开发服务,例如PLC程序设计、电机控制系统设计安装、液压气动控制系统设计安装等,可满足用户需求开发复杂的机电一体化产品。

机械切削加工
精密焊接加工
电气自动化控制装置开发
Previous slide
Next slide

仪器展示列表

工具式车床(Toolroom Lathe)

工具式车床1118H是一种小型精密车床,主要用于金属加工领域,特别是在进行小型零件或复杂形状零件加工时表现出较高的精度和灵活性。1118H车床能够满足较高精度的加工需求,适合精密零件的制作。

  • 主轴孔径:31.75mm(1-1/4″)
  • 主轴跳动精度:0.0015mm
  • 主轴转速:50-4000rpm
  • 两顶心间距离:457mm
  • 车架滑座上旋径:220mm
  • 车架滑座进给范围:8~177mm
  • 横滑座机动进给范围:5~100mm

立式铣床(Vertical Milling Machine)

该铣床具有高刚性、高稳定性、高精度、耐重切削特点,立铣头为NST40结构炮塔头。主轴采用一体成形SCM-21材质并经调质渗碳,精密研磨处理,轴承采用P4级。X,Y轴采用C5级预压式双螺帽精密滚珠螺杆、押送平顺、背隙小、定位佳。可铣削平面、沟槽、轮齿和花键轴等,还能加工比较复杂的型面,X,Y,Z各滑道及螺杆,采用60分钟定时自动给油,确保各部精度。X,Y轴滑道及调整楔,贴覆Turcite-B耐磨片,滑行精巧,耐磨耗。

  • 回转速度:75~3600 RPM 16段变速
  • 端孔斜度:NST#40
  • 左右倾斜角度:45°(R&L)
  • 伸出臂行程:450mm
  • 升降套行程:140mm
  • 主轴端至工作台面距离:0~520mm
  • 主轴中心至机身距离:165~615mm
  • 主轴自动押送速度:0.035/0.07/0.14mm(每转一圈)
  • 工作台尺寸: 1200x260mm
  • 左右行程:  650mm
  • 前后行程:  350mm
  • 升降行程:360mm
  • T型槽(宽x槽数x间距):16x3x65mm
  • 升降快速押送:1150mm

中心车床(Centre Lathe)

该车床可对各种大小不同形状不同的旋转表面,以及螺旋表面进行切削加工,可加工钢、铸铁及有色金属、非金属等材料。加工的零件尺寸精度可达到IT7级,表面粗糙度可达到1.6级。

  • 床身上最大工件回转直径: 500mm
  • 马鞍内最大工件回转直径: 760mm
  • 床身导轨宽度:394mm
  • 马鞍宽度(从主轴端面):280mm
  • 最大工件长度:1000mm
  • 最大车削长度: 950mm
  • 主轴中心至床身导轨面距离: 250mm
  • 刀架上最大工件回转直径: 290mm
  • 主轴孔直径: 105mm(允许通过最大棒料直径104mm)
  • 主轴头型号:D8
  • 主轴孔前端锥度:110 mm / 1:20
  • 主轴转速级数:16(正反转相同)
  • 主轴转速范围:rpm 26 – 1700
  • 主轴最大扭矩:1100Nm

精密平面磨床(Surface Grinder)

精密平面磨床GS-BMHFL-i是一种专门用于加工平面零件的机床,主要用于对工件进行精密的平面磨削加工。该设备在加工平面零件时能够保持高精度和高表面质量,工作台可以在水平方向和垂直方向移动,通过主轴带动砂轮进行磨削加工。进给系统控制工件和砂轮的进给速度和深度,确保加工精度和表面质量。

  • 工作台大小:500x150mm
  • 工作台移动量(左右*前后):580×200
  • 研削范围(左右*前后):500×190
  • 从桌面上面到磨石下面的距离:40~375mm
  • 磁台:可倾斜可平面,磁台尺寸:长*宽*高:380*110*125
  • 工作台载重(除磁台):50kg
  • 全行程平面精度:0.002mm
  • 主轴跳动:0.001mm

自动进刀型立式带锯床(Vertical Band Saw)

永鸿自动进刀型立式带锯床H-500A是一款高效、自动化的金属材料切割设备。H-500A配备了先进的自动进刀系统,能够根据材料的规格和切割要求自动调整切割速度和进刀深度,能够处理较大尺寸的工件。使用高性能的带锯条,能够保证切割过程中的平滑与精度,同时带锯条的耐用性也意味着较低的维护成本和更长的使用寿命。适用于各种金属材料的切割,包括但不限于碳钢、不锈钢、合金钢等。

  • 工作高度:300mm
  • 床台尺寸:600×700
  • 锯片长度:3930
  • 锯片宽度:5-13mm
  • 工作台行程:320mm

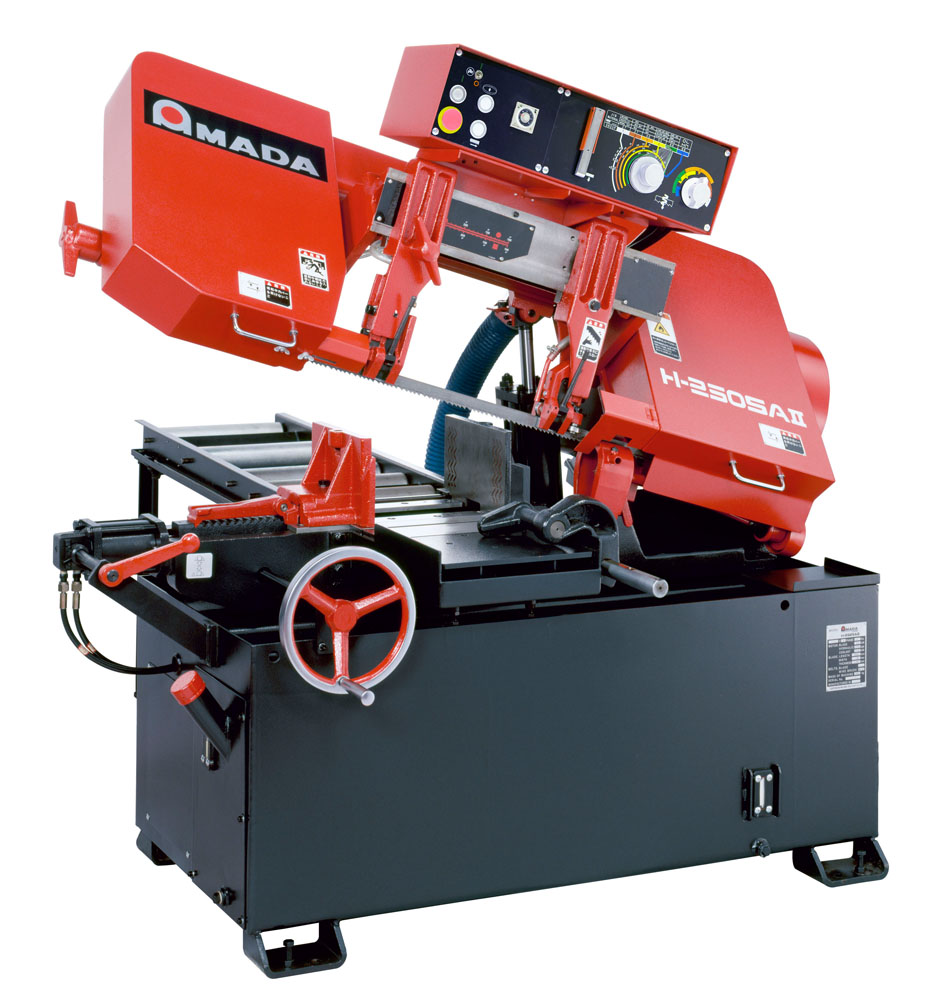

通用型卧式半自动带锯床(Horizontal Band Saw)

通用型卧式半自动带锯床H-250SAⅡ是一款专为金属切割设计的卧式带锯床,适用于各种金属材料的切割,包括但不限于碳钢、不锈钢、合金钢等。H-250SAⅡ采用半自动操作模式,可以实现材料的自动夹紧、切割和升降,通过液压控制系统,操作者可以根据不同的材料和切割需求,灵活调节切割速度,确保切割过程的平滑和切割质量。切断能力:300x250mm;带锯条规格:27×0.95×3505mm。

推台锯(Sliding Table Saw)

WA6是一款高性能的推台锯,WA6推台锯的设计注重切割精度,配备精密的导轨和锯片,确保每次切割都能达到极高的精确度。它提供了良好的灵活性,可以处理各种不同尺寸和类型的材料。锯片高度和角度都可以调整,以适应不同的切割需求。

  • 滑动台长度:220mm
  • 工作台高度:910mm
  • 主锯片孔径:30mm
  • 槽锯主锯片孔径:22mm
  • 横挡板–锯切宽度:2600mm
  • 溜板座–锯切宽度:1000mm

喷砂机(Sand blasting cabinet)

东莞亿台喷砂机YT-9060是一款中型喷砂机,它主要用于产品表面的清洁、去毛刺、增加产品表面的粗糙度以提高粘合力,或为后续的涂装、电镀等表面处理工艺做准备。能够使用各种磨料,包括玻璃珠、白刚玉、棕刚玉、硅砂等,适用于多种材质的工件表面处理。

TIG焊接机(TIG Welder)

TIG焊接机A350P是利用外加气体作为保护介质的一种电弧焊方法,电弧和熔池可见性好,操作方便;没有熔渣或很少熔渣,无需焊后清渣。该设备从极薄板到中厚板均可进行高品质的焊接,可焊接铝材等多种材质。

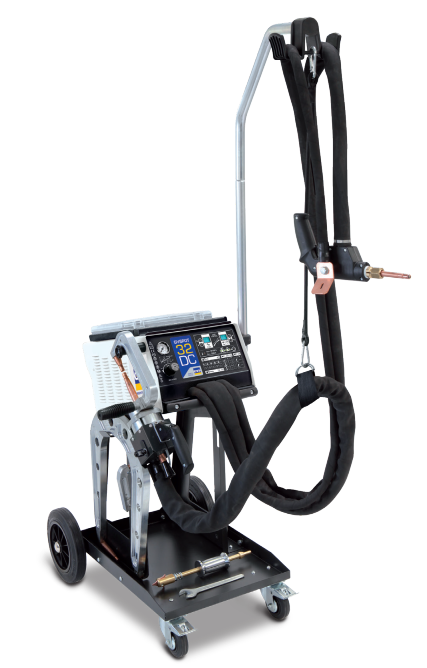

电阻点焊机(Spot Welder)

32D-C电阻点焊机适用于高强度钢材的高质量焊接,在协同模式下,只需设定好焊接板材的厚度就能自动完成焊接工作。而针对专业级的使用,又可采用手动模式设置焊钳压紧力,能提供300daN的夹紧力,非常适用于高强度钢的焊接。设备拥有360度旋转式铝合金焊臂,含多功能单面焊枪(2.5m长),能够实现单点,缩火,铆钉,螺栓,螺母,垫圈,华司的焊接,双面焊枪采用直径为200平方毫米的风冷电缆,单面焊枪采用直径为150平方毫米的风冷电缆,最大电流10500A。
